Fonction d'équipement : Circuit de remplissage
7.1 Descriptif du Circuit de remplissage
Descriptif de l’équipement circuit de remplissage :
Ce circuit sert à la récupération du LIQUIDE lors des saignés. Le sang est transféré vers les bacs par une pompe et les bacs sont gérés par des vannes, le passage d’un bac à l’autre se fait sur une quantité de Bêtes saignées.
Remarque : pas de capteur de niveau dans les bacs.
7.2 Fonctions du Circuit de remplissage
Les fonctions équipements circuit de remplissage :
- Gestion des défauts ;
- Remplissage par indexage : séquence (structure de 10 mots de CMD) ;
- Gestion états des bacs (disponible….) : Tableau.
7.3 Les Modes de fonctionnements
- Mode manuel ;
- Mode automatique : L’autorisation de remplissage est réalisée par une demande OP.
7.4 Condition de remplissage des bacs
Fonction remplissage des bacs : les conditions
| Conditions initiales | Validation |
|---|---|
|
Aucun équipement n’est en défaut |
|
| Pas de capteur tuyau de lavage |
|
|
|
|
| Conditions de lancement | Validation |
|---|---|
| Commande OP opérateur marche par la notion DDE OP |
|
| ……… |
|
|
|
|
| Conditions d’arrêts | Validation |
|---|---|
| DMD opérateur |
|
| ……… |
|
|
|
|
7.5 Les Actions
- La pompe fonctionne sur une vitesse normale en soutirage de l’auge ;
- En cas de défaut un signal d’alarme précisant le type de défaut doit s’afficher.
7.6 Gestion des alarmes et défauts
Gestion des alarmes (non bloquants) et les défauts (bloquants)
7.6.1 Alarmes circuit de remplissage
| ID | Alarmes | Type de réar | Action apparition | Action Disparition | Validation | |
|---|---|---|---|---|---|---|
| DEF_..... | ……………………. |
|
Message sur la supervision |
|
|
|
| DEF_....... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| DEF_....... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7.6.2 Défauts circuit de remplissage
| ID | Défauts bloquants | Type de réar | Action apparition | Action Disparition | Validation | |
|---|---|---|---|---|---|---|
| DEF_....... | ……………………… | BP | ……………………………………. |
|
|
|
| DEF_....... |
|
|
|
|
|
|

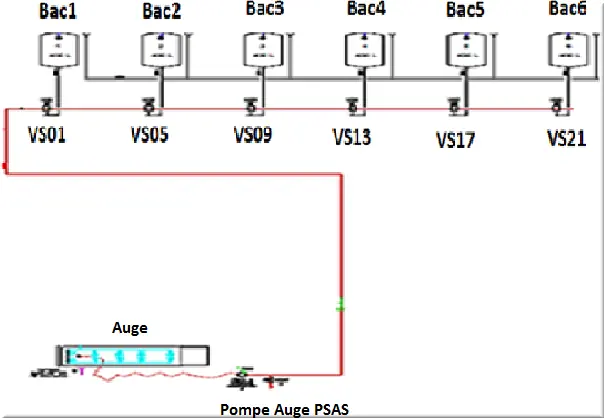

Figure 8 : Bac et pompe
7.7 Séquence de la fonction remplissage des bacs
| Commentaire | Adressage | Validation |
|---|---|---|
| Cette fonction permet la gestion de remplissage des bacs grâce à l’ouverture de la vanne de pied du bac |
|
|
| L’évolution de cet état est automatique en fonction de l’utilisation des fonctions de production |
|
|

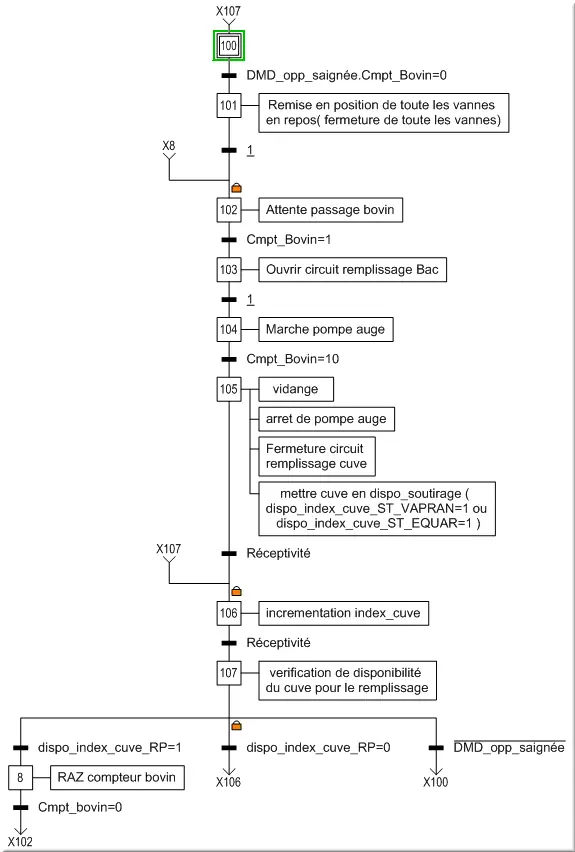

Figure 9 : Séquence remplissage bac
7.7.1 Tableau de paramètres Séquence
| Paramètres | Valeur MES | Unité | Détail | Adressage | Validation |
|---|---|---|---|---|---|
| PARAM_NUM_DEBUT_SAIGNEE | De 1 à 6 | %MW3208 | |||
| PARAM_TPS_VIDANGE_AUGE | sec | %MW3204 | |||
| PARAM_NB_BETES_BAC | 10 bêtes par bac | %MW3202 |
- Défauts associés aux paramètres
| ID | Défauts Paramètres | Type de Réar. | Action apparition | Action disparition | Validation |
|---|---|---|---|---|---|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
7.8 Paramètres
7.8.1 DFB Ana - Seuil
Gestion ……… Analogique DFB Ana - Seuil :
| Paramètres | Valeur MES | Unité | Détail | Adressage | Validation |
|---|---|---|---|---|---|
| PARAM_Défaut seuil haut | |||||
| PARAM_Alarme seuil haut | |||||
| PARAM_Alarme seuil bas | |||||
| PARAM_Défaut seuil bas |
- Défauts associés aux paramètres
| ID | Défauts Paramètres | Type de Réar. | Action apparition | Action disparition | Validation |
|---|---|---|---|---|---|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
| DEF_...... |
|
|
|
|
|
7.9 Test Circuit de remplissage
Test de la fonction de l’équipement circuit de remplissage :
| Thèmes | Page | Test : Simul/SAT/FAT : Validation | |
|---|---|---|---|
| Concerne | Non Concerne | ||
| Conditions initiales |
|
|
|
| Défauts |
|
|
|
| Séquence |
|
|
|
| Paramètres |
|
|
|
7.10 Valider Circuit de remplissage
Validation de la fonction de l’équipement circuit de remplissage :
| Validation de la fonction | ||||
|---|---|---|---|---|
| Société | Nom | Date | Signature | Commentaires |
|
|
|
|
|
|
|
|
|
|
|
|
